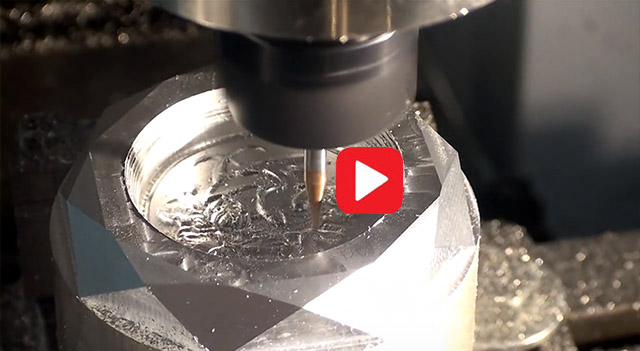

MX220五軸聯動視頻

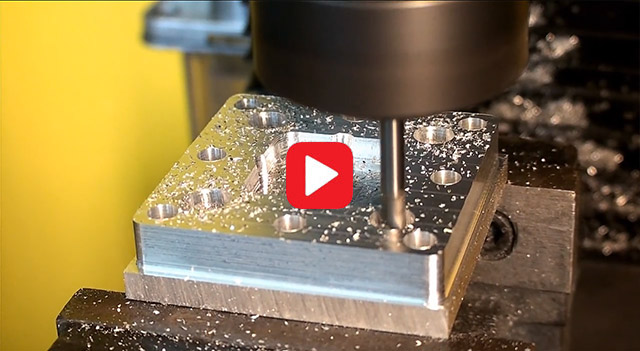

MX220四軸聯動視頻

MX220三軸聯動視頻

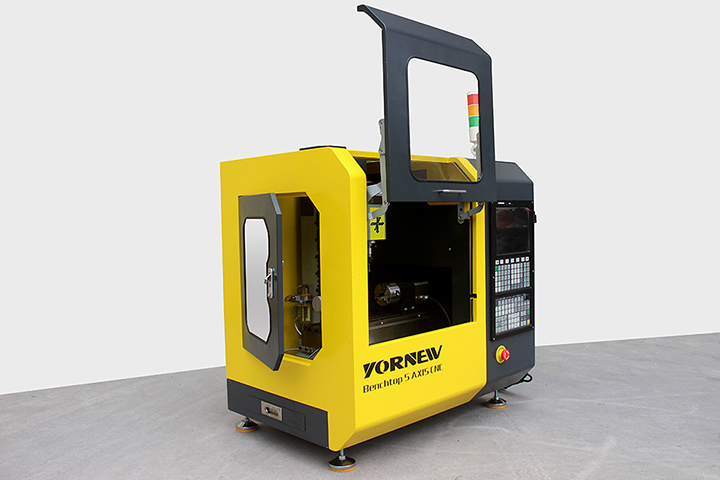

設備簡介
MX220桌面五軸聯動數控機床是一款桌面式微型五軸聯動數控機床，適用于小型精密五軸零件及各種各樣的復雜零件加工；具有體積小、重量輕、搬運方便、操作靈活等優點；使用220伏電壓，配置工業級五軸聯動控制系統面板， 10英寸彩色液晶豎屏，帶5軸三檔電子手脈；機床具有X、Y、Z三個直線軸和兩個旋轉軸（B軸+C軸）五個坐標軸，X、Y、Z直線軸采用直線導軌，BC兩個旋轉軸采用諧波減速機，保證高精度和高穩定性；具有一次裝夾、任意曲面加工、復合工藝加工等優勢、操作便利；具有性價比高、性能穩定、故障率低、維護成本低等優點；

主要用途
MX220桌面五軸聯動數控機床主要用于數控教學與培訓，該機床主要加工鋁合金、銅、塑料及鐵、模具鋼輕加工，主要用于職業院校、高校創客創新實驗室等，進行五軸聯動數控編程教學和實操培訓等。

產品特性
●工業級五軸聯動控制系統面板；帶5軸三檔電子手脈；
●高精度帶預緊滾珠絲桿及螺母，具有運動靈活性、熱變形量小；
●XYZ軸采用直線導軌，BC旋轉軸采用高精度詣波減速機；
●采用鑄件床身，機床穩定性好，剛性好，精度穩定；
●使用220電壓、全封閉鈑金結構；
●展現當代先進制造業的高速高效高精尖加工的理念；
●應用于職業院校、高校創客創新實驗室等，進行五軸聯動數控編程教學和實操培訓等；
●執行國際標準G代碼和多種CAM軟件（MasterCAM、UG、Fusion360等）；
●便于課程開發，滿足老師教學，強化學生技能；
●工作環境干凈整潔，無油污，異味；改善環境，低碳環保；
●價格實惠，教學成本低，解決了大型工業級多軸數控機床的價格昂貴，增加學生實踐上手的機會；

序號	項目內容	技術參數
1	床身及回轉臺	結構：鑄鐵立式結構，XYZ軸直線導軌，主軸立柱帶動刀具移動回轉軸：BC軸搖籃式轉臺，高精度詣波減速機
2	床身及回轉臺	全封閉防護罩，垂直升降門（氣動門）
3	工件冷卻裝置	冷卻裝置為內置風冷，使用0.6帕氣壓，M指令控制
4	線性軸精度	定位精度：0.02mm
4	線性軸精度	重復定位精度：0.01mm
5	旋轉軸精度	定位精度：16"
5	旋轉軸精度	重復定位精度：12"
6	軸移動行程	X/Y/Z行程：220×120×200mm
7		B軸行程：+30～-120°
8		C軸行程：+/- N×360°
10	機床主軸	主軸錐柄：MT3
11		主軸最大功率：750W
12		主軸最高轉速：3500rpm
13		最大夾持刀具直徑：Φ16mm
14	工作臺參數	工作臺尺寸: 100/460×130mm
15		工作臺承重：15kg
16		T型槽：12 mm/3
17	線性軸移動速度	X/Y/Z軸：2000mm/min
18	回轉軸移動速度	B/C軸：≥20r/min
19	數控系統	YORNEW M5工業級五軸聯動控制系統面板
20	電子手脈	5軸三檔電子手脈
21	使用電壓	AC220V/50H

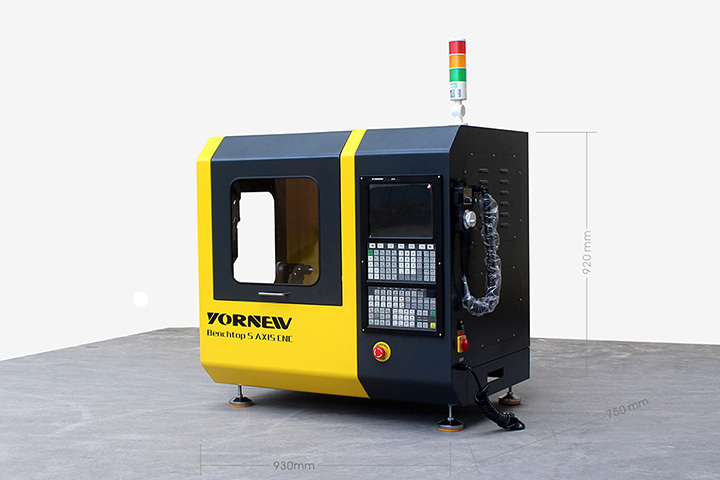

22	外形尺寸	930×750×920mm
23	凈重/毛重	180kg/220kg

序號	項目內容	技術參數
1	床身及回轉臺	結構：鑄鐵立式結構，XYZ軸直線導軌，主軸立柱帶動刀具移動回轉軸：BC軸搖籃式轉臺，高精度詣波減速機
2	床身及回轉臺	全封閉防護罩，垂直升降門（氣動門）
3	工件冷卻裝置	冷卻裝置為內置風冷，使用0.6帕氣壓，M指令控制
4	線性軸精度	定位精度：0.02mm
4	線性軸精度	重復定位精度：0.01mm
5	旋轉軸精度	定位精度：16"
5	旋轉軸精度	重復定位精度：12"
6	軸移動行程	X/Y/Z行程：220×120×200mm
7		B軸行程：+30～-120°
8		C軸行程：+/- N×360°
10	機床主軸	主軸錐柄：MT3
11		主軸最大功率：750W
12		主軸最高轉速：3500rpm
13		最大夾持刀具直徑：Φ16mm
14	工作臺參數	工作臺尺寸: 100/460×130mm
15		工作臺承重：15kg
16		T型槽：12 mm/3
17	線性軸移動速度	X/Y/Z軸：2000mm/min
18	回轉軸移動速度	B/C軸：≥20r/min
19	數控系統	YORNEW M5工業級五軸聯動控制系統面板
20	電子手脈	5軸三檔電子手脈
21	使用電壓	AC220V/50H
22	外形尺寸	930×750×920mm
23	凈重/毛重	180kg/220kg
